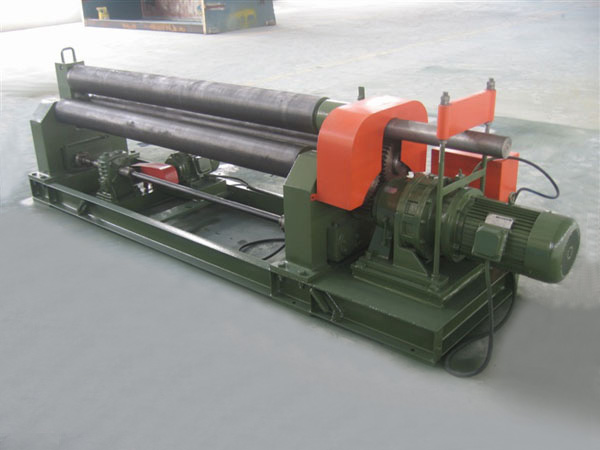

W11-6×2000機械三輥對稱式卷板機
本機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥嚙合，為卷制板材提供扭矩，本機床結構緊湊，操作維修方便。
|
規格型號 Specification |
最大卷板厚度 Max. thickness of coiled plate (mm) |
最大卷板寬度 Max. widthof coiled plate(mm) |
板材屈服極限 Yielding limit ofsheet metal(Mpa) |
卷板速度 Coiling speed (m/min) |
上輥直徑 Diameter of upper roller (mm) |
主電機功率 Motor power (kW) |
|
4×1500 |
4 |
1500 |
245 |
5 |
150 |
3 |
|
6×1500 |
6 |
1500 |
245 |
5 |
160 |
4 |
|
6×2000 |
6 |
2000 |
245 |
4.5 |
170 |
5.5 |
|
6×3200 |
6 |
3200 |
245 |
4.5 |
220 |
7.5 |
|
8×2000 |
8 |
2000 |
245 |
4.5 |
185 |
5.5 |
|
8×2500 |
8 |
2500 |
245 |
4.5 |
240 |
7.5 |
|
12×2000 |
12 |
2000 |
245 |
4.5 |
240 |
7.5 |
|
12×2500 |
12 |
2500 |
245 |
4.5 |
260 |
11 |
|
12×3000 |
12 |
3000 |
245 |
4 |
280 |
11 |
|
16×2000 |
16 |
2000 |
245 |
4 |
260 |
11 |
|
16×2500 |
16 |
2500 |
245 |
4 |
280 |
15 |
|
16×3200 |
16 |
3200 |
245 |
4 |
340 |
18.5 |
|
20×2000 |
20 |
2000 |
245 |
4 |
280 |
15 |
|
20×2500 |
20 |
2500 |
245 |
4 |
340 |
18.5 |
|
25×2000 |
25 |
2000 |
245 |
4 |
330 |
18.5 |
|
25×2500 |
25 |
2500 |
245 |
4 |
370 |
22 |
|
30×2500 |
30 |
2500 |
245 |
4 |
420 |
30 |
|
30×3000 |
30 |
3000 |
245 |
4 |
450 |
37 |
